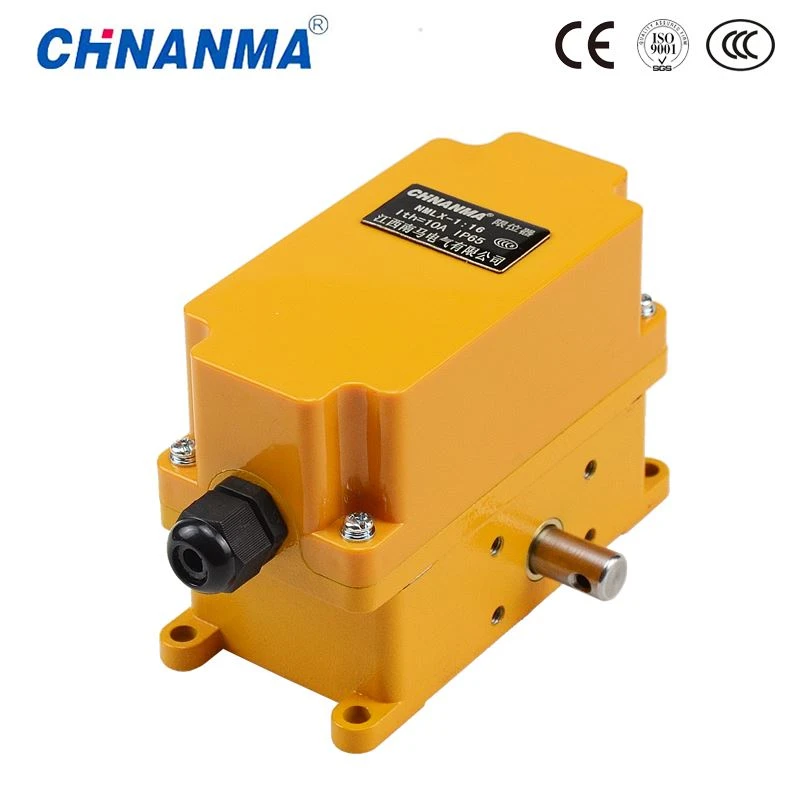

Limitador de viaje multifuncional

Introducción del producto:

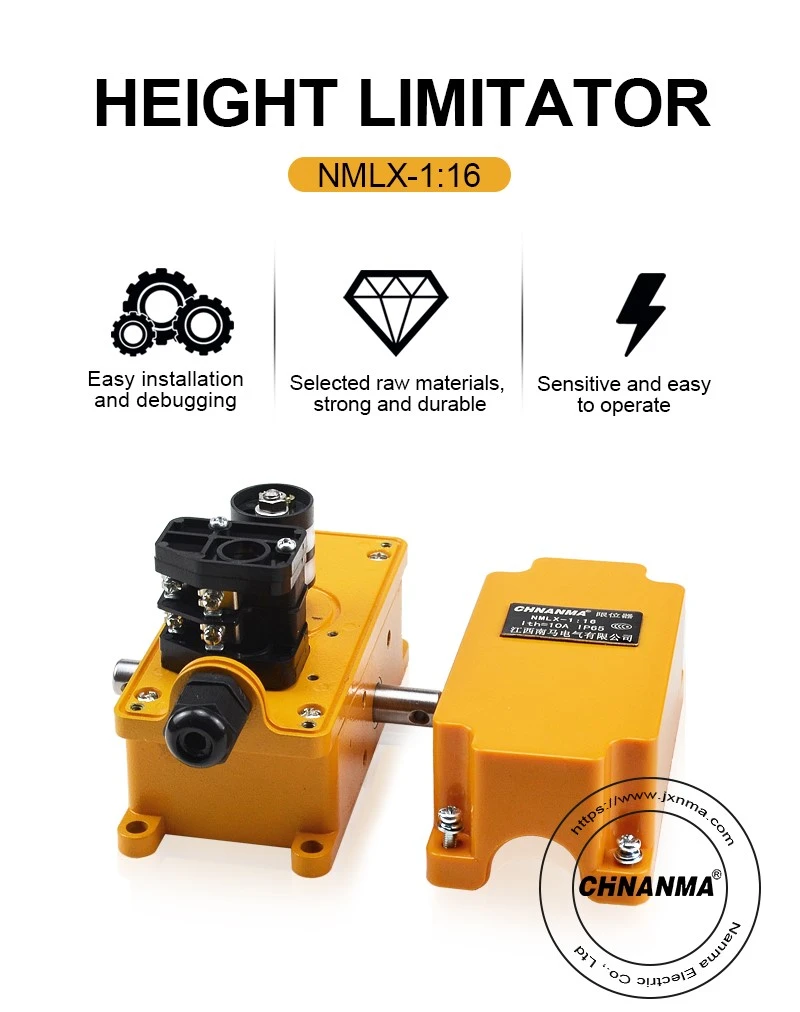

NMLX-1:16 Limitador de viaje multifuncional

El limitador de recorrido multifuncional puede ser ampliamente utilizado en construcción, puertos, minería y otras industrias de elevación, maquinaria de transmisión, control y límite de coordenadas espaciales, con tamaño pequeño, funciones múltiples, alta precisión, límite ajustable, instalación universal y de mantenimiento y uso de fácil ajuste. y otras características

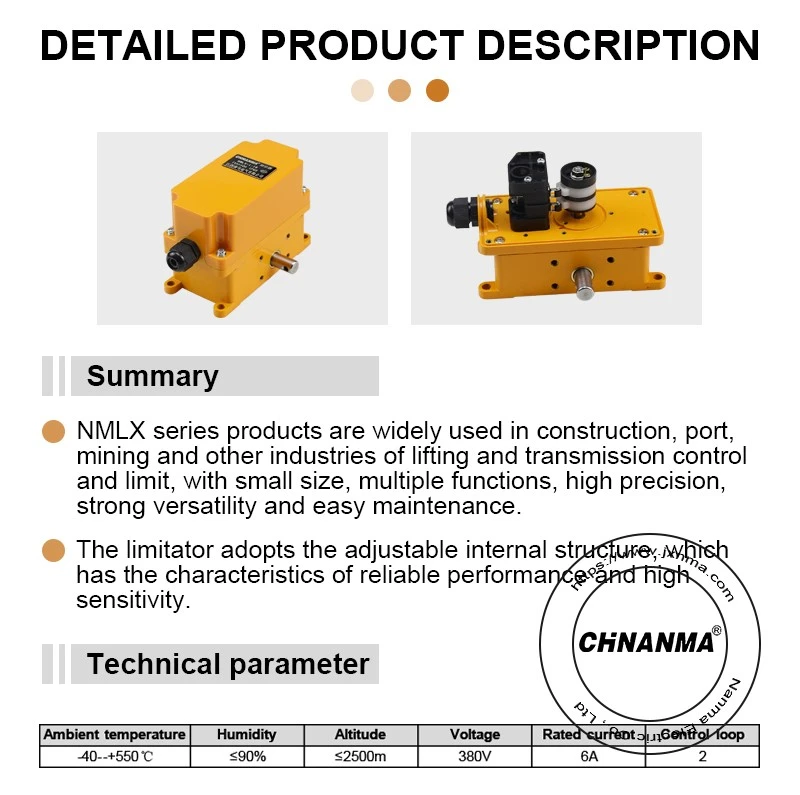

Principales parámetros técnicos:

A. Entorno de trabajo: Humedad ambiental: 233-328K (-40--+55 grados); Humedad relativa: no más del 90%;
B. Relación de transmisión: 1:13-960;
C. Precisión de posicionamiento repetido: el error de ángulo de la memoria CAM no es mayor que;

D. tensión nominal: CA: 125-250V, CC: 30 V;
E. corriente nominal: 6A;
F. bucle de control;

El bucle de diseño estándar es 1-4, que se puede aumentar a 5-6 bucles de control según las necesidades del usuario.

Estructura de limitador de viaje multifuncional tipo limitador de viaje multifuncional

El limitador de recorrido multifuncional DXZ está compuesto por un reductor de relación de transmisión grande y de alta precisión, un mecanismo de control de memoria mecánica y un sensor sincronizado con su eje de salida.

Principio de funcionamiento del limitador de recorrido multifuncional tipo DXZ

La señal de desplazamiento sincronizada por el limitador de recorrido multifuncional DXZ y el mecanismo controlado se conecta con el eje de entrada del limitador a través del cambio de velocidad de la polea externa y se convierte en la señal de desplazamiento angular del eje de salida mediante el cambio de velocidad del reductor. 3, instalación y ajuste del limitador de recorrido multifunción tipo DXZ El eje de ajuste del límite de recorrido multifunción tipo DXZ correspondiente a la memoria CAM y el microinterruptor son: 1Z-1TZZ1WK; 2Z -- 2T -- 2SEMANA; 3Z -- 3T -- 3SEMANA; 4Z -- 4T -- 4SEMANA;

Programa de ajuste del limitador de recorrido multifuncional tipo DXZ

A. Abra la cubierta superior, verifique y apriete los 2-tornillos M3x55.

B. Afloje la tuerca M5.

C. según la necesidad, el mecanismo controlado se abre a la posición especificada (sin carga), luego el microinterruptor correspondiente al control del mecanismo debe activarse instantáneamente. Es decir, ajustar el eje de ajuste correspondiente (Z) para que la memoria CAM (T) presione hacia abajo el contacto del microinterruptor (WK).

D. Apriete la tuerca M5. (Hay que apretar la tuerca, de lo contrario se producirá trastorno de la memoria).

E. el mecanismo debe descargarse varias veces para verificar la precisión de la posición de la memoria. (Repita el ajuste anterior si es incorrecto).

F. confirmar que la ubicación cumple con los requisitos; Apriete la tuerca M5; Ponte la funda.

G. después del funcionamiento normal del mecanismo, se debe comprobar con frecuencia si se cambia la posición de control de la memoria para corregirla a tiempo.
