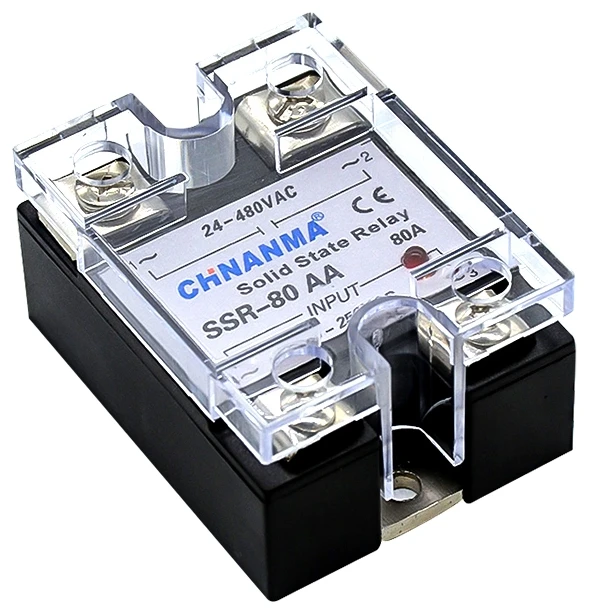

El relé de estado sólido es un dispositivo de conmutación sin contacto con características de relé que reemplaza los contactos eléctricos tradicionales con dispositivos semiconductores como dispositivos de conmutación. El SSR monofásico es un dispositivo activo de cuatro terminales, en el que dos terminales de control de entrada y dos terminales de salida están ópticamente aislados entre la entrada y la salida. Cuando se agregan señales de CC o de pulso a un determinado valor de corriente, el terminal de salida puede cambiar del estado de apagado al estado de encendido.
El relé de estado sólido (SSR) es un interruptor sin contacto compuesto por un circuito microelectrónico, un dispositivo electrónico discreto y un dispositivo electrónico de potencia. Es un dispositivo de cuatro terminales con dos terminales como terminal de entrada y los otros dos terminales como terminal de salida. El dispositivo de aislamiento se utiliza en el medio para realizar el aislamiento eléctrico de entrada y salida. El extremo de entrada del relé de estado sólido utiliza una pequeña señal de control para impulsar directamente una gran carga de corriente.
1. Ventajas
(1) Alta vida útil y alta confiabilidad: los relés de estado sólido no tienen partes mecánicas y la función de contacto se completa con dispositivos sólidos. Dado que no hay piezas móviles, pueden funcionar en entornos de alto impacto y vibración. Debido a las características inherentes de los componentes que constituyen los relés de estado sólido, los relés de estado sólido tienen una larga vida útil y una alta confiabilidad.
(2) Alta sensibilidad, pequeña potencia de control, buena compatibilidad electromagnética: el relé de estado sólido tiene un amplio rango de voltaje de entrada, baja potencia de accionamiento y puede ser compatible con la mayoría de los circuitos integrados lógicos sin búfer o controlador.
(3) Conversión rápida: los relés de estado sólido usan dispositivos sólidos, por lo que la velocidad de conmutación puede ser de unos pocos milisegundos a unos pocos microsegundos.
(4) Pequeña interferencia electromagnética: el relé de estado sólido no tiene "bobina" de entrada, ni arco de encendido por contacto ni rebote, lo que reduce la interferencia electromagnética. La mayoría de los relés de estado sólido de salida de CA son interruptores de voltaje cero que se encienden con voltaje cero y se apagan con corriente cero, lo que reduce la interrupción repentina de la forma de onda de corriente y, por lo tanto, reduce el efecto transitorio de conmutación.
